Tang cuốn cáp là một bộ phận không thể thiếu của các loại tời và cơ cấu nâng trên các thiết bị nhiều trục như cầu trục hay cổng trục,… Vậy tang cuốn cáp là gì? Hoạt động với nguyên lý như thế nào? Hôm nay điện máy Flash sẽ cùng các bạn tìm hiểu về bộ phận này.

1. Tang cuốn cáp là gì?

Tang cuốn cáp là gì?

Tang cuốn cáp là 1 bộ phận cấu tạo chiếc tời điện, được dùng để cuốn cáp di chuyển vật nâng. Phần lớn tang có dạng hình trụ, ngoài ra còn có trường hợp khi lực căng nhánh cáp thay đổi theo quy luật từ cực tiểu đến cực đại cho nên thích hợp là tang hình nón để momen trọng tải tác dụng lên tang được giữ nguyên không đổi.

Bề mặt tang có thể cắt rãnh hoặc để trơn. Với tang trơn có thể cuốn nhiều lớp cáp, với tang cắt rãnh chỉ có thể cuốn 1 lớp cáp.

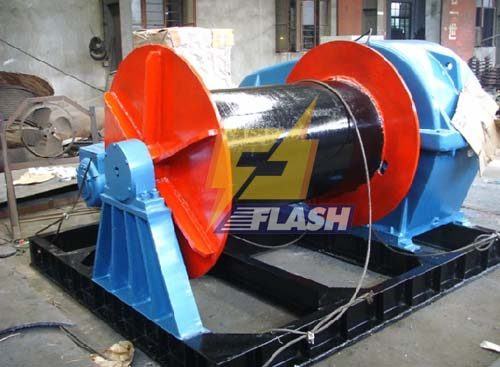

2. Cấu tạo và nguyên lý hoạt động

– Tang được trang bị cơ cấu lò xo tự động có khả năng cuốn / nhả cáp khi hoạt động, làm giảm thời gian thao tác, nâng cao hiệu quả công việc. Bên cạnh đó, thiết bị được trang bị cơ cấu khóa an toàn, sử dụng khi dùng để cấp nguồn tại các vị trí khác nhau trong cùng một không gian làm việc.

– Thiết bị bao gồm động cơ cảm ứng ba pha, một bộ giảm tốc ma sát, một hệ thống cổ góp vành trượt và một tang cuốn, bộ dải cáp điện.

– Tùy thuộc vào quy cách cáp điện và chiều dài cáp mà nhà sản xuất sẽ thiết kế cần bao nhiêu động cơ để cung cấp đủ momen cuốn cáp khi hoạt động.

– Khi vận hành tốc độ cuốn cáp luôn lớn hơn hoặc bằng với tốc độ di chuyển của xe, cổng trục luôn phải đảm bảo cho cáp điện không bị trùng hoặc quá căng mà làm ảnh hưởng đến độ bền của cáp điện.

– Tang được làm từ thép cacbon tiêu chuẩn và được bao phủ bởi lớp sơn tĩnh điện. Cáp điện kích thước lên tới 3×25 + 1×16 mm.

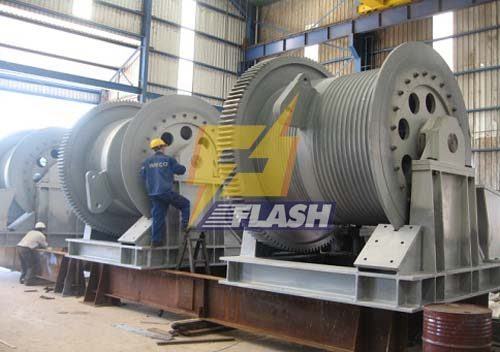

3. Chế tạo tang như thế nào?

– Có thể chế tạo tang bằng các phương pháp như đúc bằng gang xám hoặc gang thép, hàn với máy moay – ơ (bộ phận ở tâm bánh xe, quay quanh trục xuyên qua nó) từ thép tâm cuốn.

– Tang được gắn lên trục bằng ổ lăn.

– Trục tang được nối với trục ra của hộp giảm tốc qua 2 phương pháp: Bằng khớp nối và bằng khớp răng đặc biệt. Khi chúng ta tiến hành quấn nhiều lớp cáp trên tang sẽ làm cho lớp cáp ở dưới phải chịu lực ép lớn do các lớp trên đè xuống. Đường kính tang được chọn cho các sợi trong cáp khi cuốn vào sẽ không chịu ứng suất cuốn quá lớn.

4. Tời 1 tang và tời nhiều tang

4.1 Tời kéo 1 tang

tời 1 tang cuốn cáp

Tời kéo 1 tang có tốc độ nâng hạ nhanh, động cơ hộp số êm, mạnh mẽ, tang cuốn cáp được chế tạo tiện rãnh cáp nhằm phù hợp với yêu cầu của công trình. Tời kéo 1 tang cuốn nâng hạ độc lập phù hợp yêu cầu về an toàn của công trình. Tang cuốn lớn giúp không làm gãy cáp, được xẻ rãnh cáp theo yêu cầu, cáp không bị chồng lớp lên nhau, không tạo ma sát trượt giữa các sợi cáp tạo nên sự bền bỉ an toàn trong việc nâng hạ.

4.1 Tời kéo nhiều tang

tời nhiều tang cuốn cáp

Là thiết bị chuyên sử dụng ngoài trời. Được thiết kế với chiều dài dây cáp lớn, tốc độ làm việc cao phù hợp với mục đích kéo xe con cáp kép, hệ tời quay,..Dòng tời kéo chuyên dụng để kéo những thiết bị vật tư hàng hóa cồng kềnh, khoảng cách giữa các tang có thể thay đổi được, lực kéo trên mỗi tang có thể lên đến 20 tấn, chiều dài cáp cuốn trên mỗi tang có thể lên đến 300m. Tời cũng chuyên dùng để nâng hạ dầm bê tông, bê tông đúc sẵn, thi công cầu đường, nâng hạ cửa phai.

5. Kết luận

Trên đây là các thông tin về tang cuốn cáp dienmayflash đã tổng hợp được. Để biết thêm nnững thông tin liên quan đến tang tời cũng như cách thức mua hàng vui lòng liên hệ với chúng tôi qua số hotline: 0985.720.826.
