Cấu tạo máy tời xây dựng và phân loại chi tiết, nguyên lý, lưu ý sử dụng

Ngày viết: 28/06/2019Tác giả: Hà Trang

Cấu tạo máy tời xây dựng có đặc biệt hơn so với các dòng tời điện khác? Để giúp bạn hiểu rõ hơn về sản phẩm tời dùng cho xây dựng chúng tôi sẽ chia sẻ cho bạn cấu tạo, nguyên lý, phân loại về sản phẩm trong bài viết này.

1. Tìm hiểu cấu tạo máy tời xây dựng và nguyên lý hoạt động

Cấu tạo máy tời xây dựng

1.1 Cấu tạo tời điện xây dựng

Cấu tạo máy tời xây dựng nhìn chung cấu tạo máy tời xây dựng khá đơn giản, gồm 6 bộ phận kết hợp, mỗi vị trí đảm nhận vai trò, chức năng khác nhau, đó là:

+ Động cơ: Dùng để khởi động máy, bắt đầu vận hành máy vào làm việc

+ Phanh giảm tốc (phanh hãm): Giúp lùi tốc độ khi có sự cố hoặc để đảm bảo an toàn khi sử dụng

+ Hộp giảm tốc: Giảm tốc độ nâng vật theo ý muốn người dùng

+ Dây cáp kéo: Dùng móc nối với móc treo đưa vật đến vị trí người dùng mong muốn

+ Tang cuốn cáp: Dùng kéo cuốn dây cáp nối móc treo nối vật lên hoặc thả xuống vị trí yêu cầu

+ Thiết bị bấm điều khiển: Điều khiển máy vận hành theo ý người điều khiển

1.2 Nguyên lý hoạt động

Máy tời xây dựng hoạt động dựa trên nguyên lý: Dây cáp tời điện được thả ra nhằm kéo được các vật thể cần thiết. Sau đó, cần số sẽ bị đẩy về phía ngược lại, từ đó làm tang cuốn cáp quay. Tiếp theo, cuộn dây cáp sẽ thực hiện cuộn cáp lại khiến các vật thể cần chuyên trở được đưa, kéo đến vị trí người dùng mong muốn.

2. Phân loại tời điện xây dựng

Cấu tạo máy tời xây dựng

– Theo các chuyên gia kỹ thuật, hiểu được cấu tạo máy tời xây dựng cũng không khác nhiều so với cấu tạo máy tời điện thông thường ta sẽ chia thiết bị được thành nhiều loại khác nhau như sau:

2.1 Phân loại theo công dụng

Tời nâng, tời kéo, tời cơ cấu quay (Trong nhóm này, tời nâng và kéo được dùng phổ biến hơn cả)

2.2 Phân theo tang cuốn cáp

Tời 1 tang, tời nhiều tang

Cấu tạo máy tời xây dựng

2.3 Phân loại theo nguồn động lực

Tời điện, tời cơ khí, tời thủy lực.

2.4 Phân loại nguồn dẫn động

Tời dẫn động tay và tời dẫn động máy.

2.5 Phân loại theo tốc độ

Tời một tốc, tời nhiều tốc và tời điện đảo chiều hay còn gọi là tời điện thuận nghịch

3. Những ưu điểm và nhược điểm của tời xây dựng

Cấu tạo máy tời xây dựng

3.1 Ưu điểm tời điện xây dựng

– Thiết kế cực đơn giản, gọn gàng vì thế việc lắp ráp diễn ra thuận lợi, không gặp khó khăn

– Có khả năng tự dừng tời khi có tình trạng dây cáp đụng vào cần giới hạn. Nhờ đó đảm bảo an toàn tối đa cho người và vật thể kéo

– Máy hoạt động với nguồn điện phổ biến, không lo hỏng hóc vì dễ chỉnh sửa, dễ thay thế

– Khớp quay của máy xoay được 360 độ nên cho móc kéo nối khóa cực an toàn, giảm thiểu nguy cơ rủi ro trong quá trình lao động

– Dễ cắm điện vào mọi ổ nguồn, cho khả năng tương thích cao

– Nếu dây cuốn đột ngột đảo chiều, mô tô sẽ bị ngắt ngay bởi sự tác động của cần số

– Có trang bị đầy đủ phanh điện từ với 2 loại phanh ở trạng thái động và tĩnh, đảm bảo máy làm việc với sự an toàn cao, hạn chế thấp nhất những rủi ro, nguy hiểm rình rập đến

4. Những lưu ý khi vận hành

Cấu tạo máy tời xây dựng

+ Xác định rõ vật cần nâng đỡ có mức tải có phù hợp với máy chưa? Nếu chưa, cần phải đổi tời có mức tải tương ứng với vật

+ Khi vận hành tời điện, cần trang bị đầy đủ các dụng cụ bảo hộ cần thiết như khẩu trang, mũ, áo để đảm bảo an toàn lao động

+ Trước và sau khi vận hành cần kiểm tra cảm quan thật kỹ máy xem chúng có hư hỏng ở đâu không để kịp thời khắc phục

+ Cần thử tải trước khi cho hoạt động nhằm đảm bảo quá trình thực hiên diễn ra suôn sẻ

+ Kiểm tra phanh hãm luôn hoạt động trước khi sử dụng

+ Phải bảo dưỡng máy định kỳ 6 tháng/lần để máy luôn mới, khỏe, không phát sinh trục trặc khi dùng

5. Tổng hợp một số mẫu tời điện xây dựng hiện nay

5.1 Các sản phẩm tời điện xây dựng nhà dân dụng

Trên thị trường hiện nay có các dòng tời điện xây dựng của các thương hiệu nổi tiếng như: Yamafuji, Kensen, Kio Winch, Hugo….bạn có thể tham khảo các dòng sản phẩm dưới đây:

5.1.1 Máy tời điện xây dựng HM01

Máy tời điện xây dựng

Máy tời điện xây dựng HM01 là dòng thiết bị do Việt Nam sản xuất, có thể chịu tải trong khoảng từ 200 – 300kg, với công suất động cơ 3 kW, chiều cao nâng hạ vật vào tầm 30m.

HM01 được dùng chính ở các công trình xây dựng trọng điểm, quy mô nhỏ, có tác dụng giúp di chuyển nguyên liệu như cát, sỏi, xi măng nhanh và hiệu quả hơn

5.1.2 Tời điện xây dựng Duke 1000kg

Máy tời điện xây dựng

Tời điện xây dựng Duke 1000 kg là sản phẩm phục vụ việc vận chuyển, bê vác hàng hóa thay thế con người, giúp hiệu suất làm việc thêm hiệu quả, nhanh chóng hơn. Duke 1000kg có tuổi thọ cao, hoạt đông êm, bền nhờ các vòng truyền động đã bôi trơn bằng chất có tính chịu nhiệt tốt.

Đặc biệt, dòng máy này vẫn vận hành một cách trơn tru, an toàn trong nhiều trường hợp, ngay cả khi bị mất điện đột suất vẫn không ảnh hưởng gì.

Thông số tổng quanMáy tời điện xây dựng Duke 1000
sức chịu tải500-1000 kg
Thuong hiệuDuken
Tốc độ nâng10m/phút
Công suất1500 W
Độ cao có thể nâng18 m
5.1.3 Máy tời xây dựng Oshima OS 200/400

Máy tời điện xây dựng

Máy tời điện xây dựng Oshima OS 200/400 là máy tời chuyên dụng dành cho lĩnh vực xây dựng, chuyên trở vật liệu thi công với độ cao lên thấp khác nhau. Oshima 200/400 có thể tải trọng lượng trong khoảng từ 200-400 kg, qua đó, có thể dùng để nâng vật lên độ cao đến 20m (tương ứng tầng 1-3)

Hiện nay, tời treo Oshima OS 200/400 được vận dụng nhằm nâng hạ vật liệu xây dựng trong các công trường, nhà máy sản xuất công nghiệp, các nơi sửa chữa và lắp rắp các loại thiết bị, máy móc…

5.1.4 Tời xây dựng Yamado KDJ 500E1

Máy tời điện xây dựng

Tời xây dựng Yamado là dòng tời chuyên nghiệp, được dùng cho những công trường có độ cao lớn trên 5m trở lên do sở hữu chiều cao nâng vào khoảng 30m. Thiết bị này có thiết kế rất chắc chắn, bền với thời gian, độ tải có thể nâng của sản phẩm này là 500kg, cáp thép dày dặn với độ dày 9mm.

Tời xây dựng Yamada KDJ là dòng máy tời 3 pha nên rất dễ thay thế trong quá trình sử dụng nếu hỏng hóc, trục trặc về nguồn điện

5.1.5 Tời chạy điện xây dựng PL01

PL01 là dòng tời điện xây dựng do Việt Nam sản xuất và lắp ráp, được tung ra thị trường cách đây chưa lâu. Máy để lại ấn tượng cho người dùng bởi khả năng vận hành cực êm ái, tốc độ chuyển nhanh. Điểm mạnh gây sức hút của sản phẩm này nằm ở chỗ nó có thiết kế khá logic, sự kết hợp giữa bộ giảm tốc cùng mô tơ khiến cho máy hoạt động được bền hơn, không bị nóng nhờ trang bị hệ thống làm mát hiện đại. Có 2 cách cho bạn vận hành máy có thể tùy chọn theo mục đích sử dụng: Treo trên cao hoặc ở dưới đất.

5.2. Các sản phẩm tời điện xây dựng công trình chung cư, cao ốc…

Máy tời xây dựng

Cùng xem bảng thống kê sau để biết các sản phẩm tời điện xây dựng công trình lớn như chung cư, nhà cao tầng đang được sử dụng nhiều nhất.

5.2.1 Máy tời điện xây dựng cỡ lớn Fengxi

Máy tời xây dựng
Khỏi phải nói, Fengxi là thương hiệu kinh doanh tời xây dựng nổi tiếng tại Trung Quốc và trên thế giới. Những thiết bị của hãng này luôn được đánh giá có màu sắc tương đối bắt mắt, tời nhiều mẫu mã, tải trọng khác nhau. rất đa dạng kiểu dáng, model để chọn lựa mà chất lượng máy lại khá tốt, chạy ổn định

Tên máy tời xây dựngThông số kỹ thuật
Tời điện kéo ngang JM8Model JM8
Tên thương hiệu FengXi
Tốc độ kéo 10-15m/phút
Tải trọng kéo 500 kg – 30 tấn
Điện áp dử dụng 3 pha 380 V
Số cáp có sẵn 300m
Chiều dài cáp 500 mét
Công suất 15-22 KW
Chiều dài tang cáp quấn 475 mét
Kích thước máy 1850 x 1570 x 875
Thời gian bảo hành 6 tháng
Tời điện kéo ngang JK10Model JK10
Tên thương hiệu FengXi
Tốc độ kéo 22m/phút
Tải trọng kéo 10 tấn
Điện áp dử dụng 3 pha 380 V
Chiều dài tang cáp 50-300 mét
Công suất 22 KW
Thời gian bảo hành 6 tháng
Tời điện kéo ngang JM16Model JM16
Thương hiệu Fengxi
Tải trọng 16 tấn
Công suất động cơ 45 kW
Chiều dài cáp cuốn tang 50-300 mét
Nguồn điện áp 380V
Bảo hành 1 năm
Tời điện kéo ngang JM20Model JM20
Thương hiệu Fengxi
Tải trọng 20 tấn
Công suất động cơ 45 kW
Tốc độ kéo 10 mét/phút
Chiều dài cáp cuốn tang 50-500 mét
Nguồn điện áp 380V
Bảo hành 1 năm
Tời điện kéo ngang JM25TModel JM25T
Thương hiệu Fengxi
Tải trọng 25 tấn
Loại cáp kéo Kích cỡ 6 x 37, đường kính 52 mm, tốc độ kéo 9m/phút
Loại tang cuốn 800 x 1500 mm, tốc độ quay 2,8 r/phút
Chiều dài tang cáp cuốn 500 mét
Công suất động cơ 55 kW
Tốc độ quay động cơ 960 rpm/phút
Kích thước máy 2860 x 2700 x 1660 mm
Khối lượng máy 8000 kg
Nguồn điệp áp 380V
Thời gian bảo hành 12 tháng
Tời điện kéo ngang JM30Model JM30
Thương hiệu Fengxi
Tải trọng 30 tấn
Loại cáp kéo Kích cỡ 6 x 37
Chiều dài tang cáp cuốn 1100 mm
Công suất động cơ 55 kW
Kích thước máy 3800 x 4700 x 2000 mm
Khối lượng máy 9200 kg
Nguồn điệp áp 380V
Thời gian bảo hành 12 tháng
Tời điện kéo ngang JM10Model JM10
Tên thương hiệu Wise Eye
Tốc độ kéo 15m/phút
Tải trọng kéo 10 tấn
Điện áp dử dụng 3 pha 380 V
Chiều dài tang cáp 300 mét
Lực kéo 100 KN
Tang cuốn cáp 515 mm
Công suất 22 KW
Kích thước máy 2200 x 1744 x 986 mm
Khối lượng máy 3200 kg
Thời gian bảo hành 6 tháng

7. Kinh nghiệm mua máy tời xây dựng

7.1 Nhu cầu sử dụng

+ Máy tời điện có rất nhiều loại, mỗi loại lại có tiện ích sử dụng khác nhau. Thiết bị tời kéo mặt đất thì thường được sử dụng để nâng hạ những vật có trọng lượng lớn lên đến 30 tấn và có thể kéo được vật với độ nghiêng 45 độ.

+ Tời đa năng có thể sử dụng 2 kiểu trong cùng một chiếc máy vừa có thể treo trên cao và sử dụng như một chiếc pa lăng hoặc có thể đặt dưới mặt đất sử dụng như một chiếc máy tời kéo mặt đất.

+ Máy tời bằng điện mini thường được sử dụng để nâng hạ những vật có trọng lượng nhỏ từ 80kg đến 1200kg.

7.2 Tải trọng nâng hạ

Máy tời điện xây dựng có rất nhiều tải trọng nâng hạ từ vài tấn đến vài chục tấn. Vì vậy nên xác định kĩ trọng lượng vật nâng hạ là bao nhiêu. Thông thường thì bạn nên chọn loại máy dư tải trọng nâng hạ so với vật bạn cần nâng để đảm bảo an toàn và nâng cao tuổi thọ cho máy.

7.3 Chiều cao nâng hạ

Sau tải trọng thì chiều cao nâng hạ vật cũng là một yếu tố rất quan trọng, tùy thuộc vào tính chất công việc để lựa chọn loại máy tời điện phù hợp.

7.4 Nguồn điện năng

Cần xác định bạn sẽ dùng nguồn điện 1 pha hay 3 pha để chạy máy tời đạt hiệu quả nhất.

– Mua máy tời xây dựng ở địa chỉ uy tín, an toàn đạt chất lượng như: Điện máy Flash, Lạc Hồng, Plaza,..

8. Phụ kiện đi kèm tời điện xây dựng

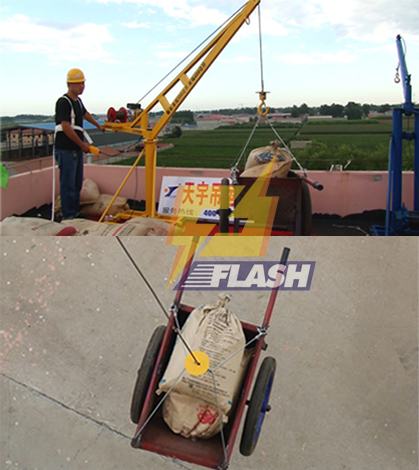

Trong xây dựng để cẩu, nâng được vật liệu từ mặt đất lên trên các tầng cần phụ kiện đó là cẩu xoay. Điện máy Flash cũng nhập khẩu và phân phối cẩu xoay để phục vụ việc nâng hạ vật liệu thay cho các dạng giá đỡ tự chế. Đảm bảo độ an toàn cho người vận hành.

9. Kết luận

Trên đây là những chia sẻ của chúng tôi về: Cấu tạo máy tời điện xây dựng và một số thông tin liên quan về dòng sản phẩm được nhiều khách hàng quan tâm nay. Mong rằng, bài viết sẽ giúp bạn hiểu hơn về dòng sản phẩm này nhằm có thể tham khảo tốt, chọn mua máy thêm hợp lý, đúng vói mục đích và mong muốn của bạn nhất. Nếu còn thắc mắc gì cần giải đáp, vui lòng liên hệ HOTLINE 0985.720.826
